| CARACTERÍSTICAS |
| •Entrada e saída do fluido no ângulo de 90°; •Fecho cônico permitindo maior estanqueidade; •Construção conforme ANSI e ASTM; •Face a Face (L) conforme norma ANSI B 16.10 ou DIN 3300; •Flanges padrão ANSI B 16.5 ou DIN 2545; •Corpo em Aço Carbono ASTM A 216 Gr. WCB. |
| Pressão de Serviço – Classe 150 lbs |
| Vapor a 297°C sem Choque | 150 lbs/pol² |
| Água, óleo e gás a 40°C sem Choque | 285 lbs/pol² |
| Pressão de Serviço – Classe PN 40 |
| Vapor a 400°C sem Choque | 21 kg/cml² |
| Água, óleo e gás a 120°C sem Choque | 40 kg/cm² |

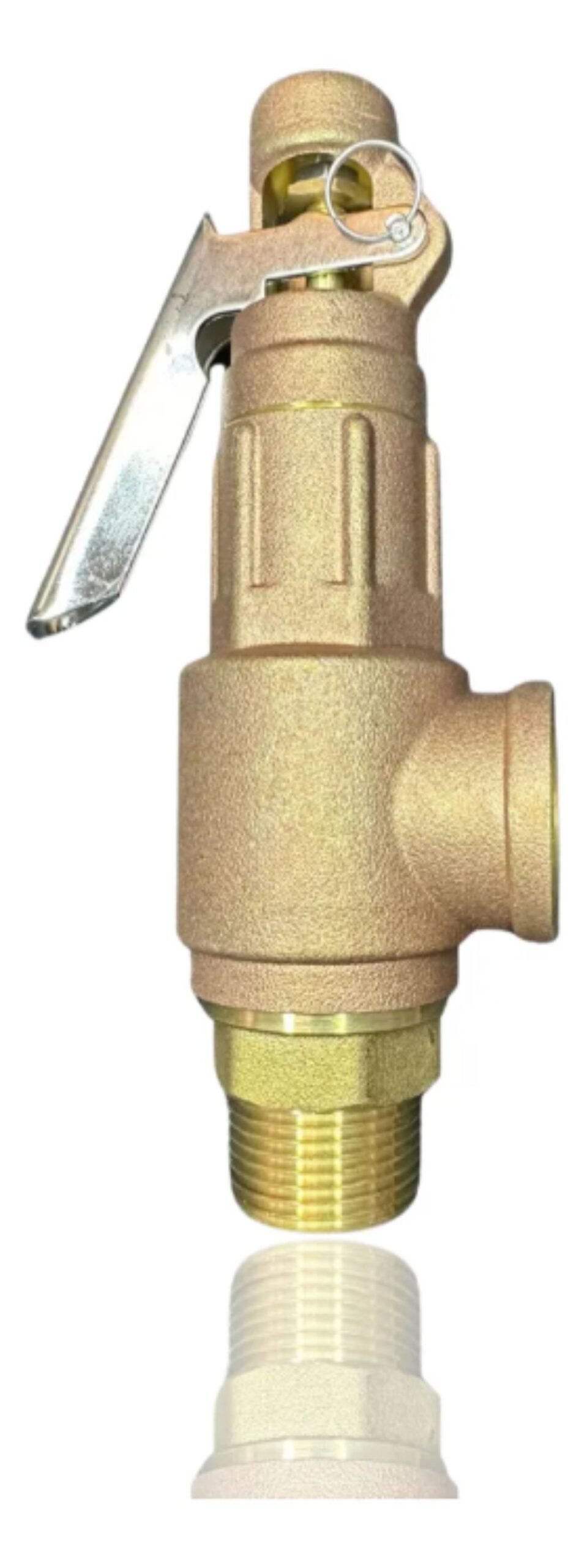

| Após retirar o lacre, retire a porca e a contraporca que ficam na ponta da haste, acima da alavanca. Antes de retirar essa porca e contraporca observe que tem uma folga de 1 mm entre elas e alavanca. Mantenha essa folga quando for montar a válvula depois da regulagem, senão ela não vai funcionar direito. O próximo passo é retirar o parafuso de cabeça quadrada que fixa o capuz. Em seguida remova o capuz puxando-o para cima. Agora você consegue ver um parafuso de cabeça sextavada que serve para regular a pressão. Com uma chave fixa solte a contraporca e em seguida gire o parafuso um quarto de volta para a esquerda para reduzir a pressão. Verifique qual é a nova pressão de abertura. Se não chegou nos 5 kg desejados, gire mais um quarto de volta e observe novamente a pressão, até chegar no ponto desejado. Se precisar aumentar a pressão, gire para a direita. Quando chegar na pressão certa, aperte a contraporca, coloque de volta o capuz, e aperte o parafuso de fixação (aquele de cabeça quadrada). Agora posicione a alavanca no lugar e recoloque a contraporca e a porca, mantendo aquela folga de 1 mm entre elas e a alavanca. Se fizer essa regulagem no local com água quente, tome cuidado com queimaduras. |
| Descrição |
| Classe de Pressão | Figura |
| Válvula Angular, volante e haste ascendente, corpo Aço Carbono ASTM A 216 Gr. WCB, flange padrão ANSI B 16.5. |
| Válvula Angular, volante e haste ascendente, corpo Aço Carbono ASTM A 216 Gr. WCB, flange padrão DIN 2545. |
| 150 lbs | V1500 |
| PN 40 | V1501 |
| Materiais da Sede |
NOTAS
1.Veja Composição Química e Propriedades Mecânicas dos materiais do corpo da válvula;
2.Veja Resistência à Corrosão dos materiais do corpo da válvula;
3.Para converter unidades de temperatura e pressão acesse a seção de Conversão de Medidas;
4.Veja recomendação para utilização das válvulas mais usuais;
5.O peso é um valor aproximado, podendo variar conforme fabricante.
| Componentes |
1 – Porca sextavada
2 – Volante
3 – Haste
4 – Castelo
5 – Preme-gaxeta
6 – Gaxeta
7 – Prisioneiro do Castelo
8 – Junta
9 – Porca da Contra-Sede
10 – Contra-Sede
11 – Anel (sede)
12 – Corpo

Face a Face (L) – Em Milímetro
| Class.\Diâm Pol.) | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Class.\Diâm(Pol.) | 1.1/2″ | 2″ | 2.1/2″ | 3″ | 4″ | 5″ | 6″ | 8″ | 10″ | 12″ |
| 150 lbs | 83,5 | 102 | 108 | 121 | 146 | 165 | 178 | 248 | 311 | 349,5 |
| Class.\Diâm Pol.) | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Class.\Diâm(Pol.) | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | ||
| PN 40 | 115 | 125 | 145 | 155 | 175 | 200 | 225 | 275 |
Peso aproximado
| Class.\Diâm Pol.) | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Class.\Diâm(Pol.) | 1.1/2″ | 2″ | 2.1/2″ | 3″ | 4″ | 5″ | 6″ | 8″ | 10″ | 12″ |
| 150 lbs | 12 | 18 | 25 | 30 | 45 | 65 | 85 | 140 | – | – |
| Class.\Diâm Pol.) | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Class.\Diâm(Pol.) | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | ||
| PN 40 | 12 | 19 | 28 | 36 | 50 | 68 | 90 | 176 |
