| CARACTERÍSTICAS |
•Construídas de tubos e peças usinadas de barras sólidas, não estão sujeitas a falhas ou porosidades; •Fluxo direto, com mínima perda de pressão; •Ideais para óleo térmico, vapor saturado e superaquecido, ar comprimido e outras aplicações que requerem válvulas superiores; •Podem ser fornecidas com extremidades para solda de topo ou flanges norma ANSI ou DIN.
•Fluxo direto, com mínima perda de pressão;
| Pressão de Serviço |
| Vapor até 425°C | 28,3 bar (410 lbf/pol²) |
| Água, óleo, gás, sem golpes a 40ºC | 51,1 bar (740 lbf/pol²) |
Extremidades biseladas
para Solda de Topo.
| Materiais do Corpo | Classes de Pressão | Normas dos Flanges |
Extremidades flangeadas
conforme ANSI ou DIN.
| CONSTRUÇÃO DA VÁLVULA E FIGURAS |
CLASSE DE PRESSÃO
FIGURA
| Descrição |
| Solda (BW) | Flange 150lbs | Flange 300lbs |
| Válvula Angular, volante e haste ascendente, corpo em Aço Inoxidável Laminado AISI 304 |
| Válvula Angular, volante e haste ascendente, corpo em Aço Inoxidável Laminado AISI 316 |
| Válvula Angular, volante e haste ascendente,corpo em Aço Carbono Laminado SAE 1020 |
| V2400 | V2403 | V2404 |
| V2401 | V2405 | V2406 |
| V2402 | V2407 | V2408 |
| Materiais da Sede |
NOTAS
1.À pedido, esta válvula poderá ser fornecida com: • acionamento pneumático; • volante fixo e haste ascendente; • 3 vias; 2.Veja Composição Química e Propriedades Mecânicas dos materiais do corpo da válvula; 3.Veja Resistência à Corrosão dos materiais do corpo da válvula; 4.Para converter unidades de temperatura e pressão acesse a seção de Conversão de Medidas; 5.Veja recomendação para utilização das válvulas mais usuais.

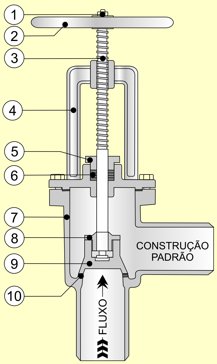

| Componentes |
1 – Porca sextavada
2 – Volante
3 – Haste
4 – Castelo
5 – Preme-gaxeta
6 – Gaxeta
7 – Corpo
8 – Porca da contra-sede
9 – Contra-sede
10 – Anel (sede)
