Chumbador Químico Ampola

1. FATORES DE SEGURANÇA

Os fatores de Seguraça que devem ser usados nas diferentes condições de aplicação estão na tabela abaixo

EXEMPLO

 — Para uma carga estática em concreto de 268 Kgf/cm² sem armação de ferro, a carga de arrancamento do chumbador Alfa de 1/2″ (AF 12110), conforme catálogo é de 3.042 kg.
— Fator de segurança utilizado = 4.
— Valor a ser considerado em projeto =      carga catálogo / fator de segurança  = 3042/4 = 760 kg.

Início

2. CHUMBADOR SUJEITO A CISALHAMENTO E TRAÇÃO


A fórmula abaixo serve como base, para verificar se o seu dimensionamento foi feito corretamente.

                Tensão desejada / Carga de tensão disponível  + Cisalhamento desejado / carga de cis. disponível  < ou = 1

Se o resultado obtido satisfizer a inequação, então você estará usando o chumbador certo.

EXEMPLO

— Tensão de arrancamento desejada = 400 kg.
— Carga de tensão  disponível (conf. exemplo anterior) = 760 kg.
— Cisalhamento desejado = 300 kg.
— Carga de cisalhamento disponível = 3395/4 = a aproximadamente 848 kg.

Aplicando a fórmula temos:

        400/760 + 300/848 = 0,88

Como o valoe obtido é < 1, o chumbador especificado satisfaz as necessidades do projeto.

Início

3. DISTÂNCIAS MÍNIMAS DE APLICAÇÃO


De acordo com os testes de arrancamento, chegou-se à conclusão de que quando o chumbador é arrancado do concreto, ele traz consigo uma parte cônica de concreto de raio = 5 vezes o diâmetro externo do chumbador como mostra a figura abaixo.

Para se obter 100% da capacidade de carga especificada, a distância mínima entre o centro dos chumbadores não pode ser menor que 10 vezes o diâmetro do furo.

A distância do chumbador à borda do concreto, não pode ser menor que 5 vezes seu diâmetro externo. (figura abaixo)

A eficiência do chumbador é reduzida proporcionalmente até 50% da sua capacidade nominal, para espaçamento igual a 5 vezes o diâmetro do furo.

X — Distância mínima entre centros de dois  chumbadores = 10 vezes o diâmetro correspondente.

Y — Distância mínima de um chumbador à borda do concreto = 5 vezes o diâmetro do furo correspondente (tabela abaixo).

Início

4. ÁREA DE TENSÃO

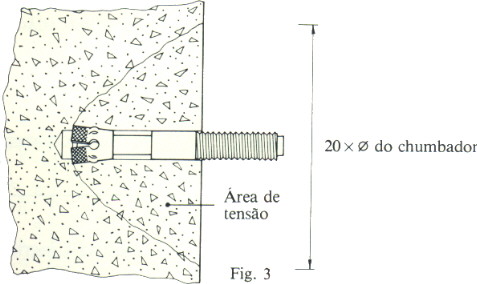

O chumbador quando aplicado, forma uma área de compressão no concreto que pode ser definida como um cone, cujo vértice é o ponto de expansão máxima, e a base é igual a 20 vezes o diâmetro do chumbador.

Os testes feitos nos chumbadores foram realizados em concreto sem ferragem.

Início

4.1 EFEITOS DO REFORÇO NO CONCRETO

Para efeito de projeto, quando se deseja aumentar a capacidade de carga, a ferragem do concreto deve passar através da área de tensão do chumbador, mostrado na figura acima.

Início

5. EFEITOS DO CONCRETO NA CAPACIDADE DO CHUMBADOR

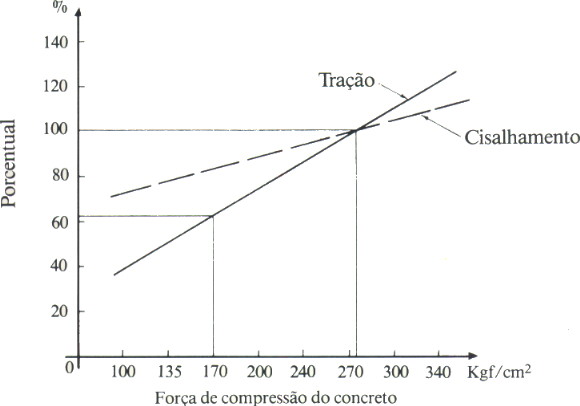

O gráfico abaixo mostra em termos porcentuais, a variação na carga do chumbador em função da tensão de compressão no concreto.
Este gráfico foi desenvolvido, tomando-se por base um concreto de 274 kgf/cm² sem ferragem.

EXEMPLO

— A carga de arrancamento do chumbador URM 34, num concreto de 274 kgf/cm² é de 8.650 kg.
— Para obter-se a  carga de arrancamento deste mesmo chumbador num concreto de 170 kg, entra-se no gráfico acima, em 170kg. (eixo do x)  e encontra-se 64% (no eixo y). Isto significa que o valor de carga de arrancamento será de 64% de 8.650 kg, ou seja, 5536 kgf.
— Para encontrarmos a carga de cisalhamento, o processo aplicado é o mesmo.

Início

6. TEMPO DE APLICAÇÃO

A tabela abaixo mostra os diversos tipos de chumbadores e seus tempos médios de aplicação para 100 peças, em concreto de 340 kgf/cm².

Início

7. TIPOS DE APLICAÇÃO


Todos os chumbadores devem ser aplicados formando um ângulo de 90º em relação à superfície do concreto. Somente nestas condições são garantidas as cargas de arrancamento mencionadas.
As características de cada chumbador e seus diferentes tipos de aplicação são descritos a seguir:

Início

7.1 URM e URXM — Aplicação com martelete de impacto


Estes chumbadores asseguram o furo no diâmetro correto, pois o URM e URXM fazem seu próprio furo. Os projetistas os preferem devido a rapidez e colocação.

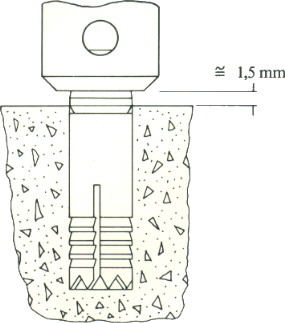

MÉTODO DE APLICAÇÃO a) Coloque o chumbador no mandril do martelete e certifique-se que o comutador esteja na posição rotação e impacto. Encostando o URM e o URXM na superfície do concreto, o mesmo perfurará com facilidade. Se o martelete só for de impacto, o operador deverá movimentar um cabo girador manual, existente no mandril, durante a perfuração. A operação de perfuração estará completa quando o mandril ficar a 1,5 mm da face do concreto ( figura ao lado ).

b) Retire o chumbador do furo, coloque a bucha na extremidade da coroa dentada e recoloque o conjunto no furo.

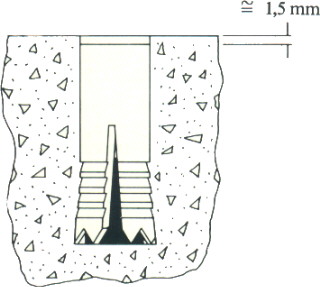

c) Para fazer a expansão, o comutador do martelete deverá estar na posição impacto (sem rotação). Acionando o martelete, o impacto provocará uma ação do chumbador contra a bucha, no fundo do furo, fazendo assim a expansão. O chumbador deverá ficar até 1,5 mm abaixo da superfície do concreto.

d) Movimente o martelete no sentido da alavanca para quebrar o gargalo cônico do chumbador. Utilize o expulsor para sacar o gargalo do mandril. (figura ao lado)

Início

7.2 URS e URXS — Aplicação com broca de vídia


a) Faça o furo com a broca de vídia nos diâmetros e profundidades indicados. O ângulo do corte da broca deve ser maior ou igual a 130º (figura ao lado)

b) Limpe completamente o furo

c) Rosqueie o chumbador no batedor  (BTU ou BTX) e coloque a bucha na extremidade do mesmo.

a) Faça o furo com a broca de vídia nos diâmetros e profundidades indicados. O ângulo do corte da broca deve ser maior ou igual a 130º (figura ao lado)

b) Limpe completamente o furo

c) Rosqueie o chumbador no batedor  (BTU ou BTX) e coloque a bucha na extremidade do mesmo.

Início

7.3 ALFA E OMEGA — Aplicação com broca de vídia


São os mais versáteis chumbadores da nossa linha de fixação e podem ser usados em concreto, alvenaria e madeira.
Os chumbadores ALFA são fornecidos com prolongador nos comprimentos maiores de uma mesma bitola, proporcionando grande versatilidade em montagens passante.
O chumbador OMEGA poderá ser utilizadp com barra roscada ou parafusos, não existe limitação de profundidade.

a) A profundidade do furo pode ser determinada de duas maneiras:

a.1) Furo Limpo

( PROFUNDIDADE DO FURO ) = ( COMPRIMENTO DO CHUMBADOR ) – ( ESPESSURA DA PEÇA A SER FIXADA )

a.2) Furo Sujo

( PROFUNDIDADE DO FURO ) = ( COMPRIMENTO DO CHUMBADOR ) – ( ESPESSURA DA PEÇA A SER FIXADA ) + ( 2 VEZES O DIÂMETRO DO CHUMBADOR )

b) Faça o furo nas profundidades e diâmetros indicados.

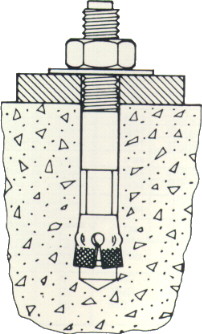

c) Introduza o chumbador e utilize uma chave adequada para aperto da porca (mod. ALFA) ou  parafuso (mod. OMEGA) (figura ao lado).

No modelo ALFA, a operação de torque da chave desloca o pino provocando a expansão da castanha ( figura ao lado).

No modelo OMEGA, a operação de torque é a mesma, porém a bucha expansora é deslocada pelo parafuso.

d) Para uma expansão tecnicamente perfeita, aplique um torque na porca ou parafuso de acordo com a tabela abaixo.


Os valores indicados na tabela acima, estão bem abaixo dos valores estabelecidos pelas normas de porcas e parafusos.

Início

7.4 URST — Aplicação com broca de vídia


O chumbador URST possui uma angulação na sua parte inferior que permite o encaixe perfeito no furo.
O sistema de bucha interna possibilita uma expansão controlada e a maior área paralela da bucha, impede o seu retorno, mesmo que o parafuso utilizado para fixação seja menor que o comprimento da rosca, provocando assim uma expansão uniforme e garantindo uma perfeita fixação devido aos sulcos existentes nas laterais do chumbador.
Este sistema provoca a expansão nas laterais do chumbador, não necessitando do fundo do furo o apoio da bucha por este motivo é o chumbador ideal para o apoio da bucha. Por este motivo é o chumbador ideal para fixações com segurança e satisfatória capacidade de carga em pré-moldados, cortinas finas de concreto e concreto de baixa resistência.

a) Faça o furo nas profundidades e diâmetros indicados.

b) Limpe o Furo.

c) Coloque o chumbador no furo e introduza a bucha expansora em seu interior (figura ao lado).

d) Com o batedor punção (BTT) introduzido no chumbador, faça a expansão batendo com um martelo.

e) Fixe a peça desejada (figura ao lado).

 Início

7.5 TECBOLT — Aplicação com broca de vídia.

a) Faça o furo com broca de diâmetro igual ao do chumbador. A profundidade mínima será igual a indicada no catálogo, para cada comprimento de chumbador. É necessária uma profundidade maior se o furo não for limpo ( veja definição item 7.3).

b) Ideal para montagens passante, isto é, pode ser colocado através da peça a ser fixada, bastando para isso, montar o chumbador com porca e arruela e introduzí-lo no furo com o auxílio de um martelo.

c) Para fazer a expansão, utilize-se de uma chave adequada para o aperto da porca. Iniciada a operação de torque, o chumbador será tracionado, provocando a expansão da presilha, que simultaneamente fará uma expansão de 360º graus, com fixação tota; dentro das paredes do furo. ( Caso o diâmetro do furo no concreto seja marmorado, as presilhas garantem sua expansão por possuírem aletas laterais).

Início

7.6 UR e URX — Aplicação manual

A segurança e características técnicas destes chumbadores, são identicas a dos modelos URM, URS e URXS, diferenciando-se em sua aplicação.

É de aplicação mais econômica, pois não precisa  de equipamento especializado, sendo feita apenas com o auxílio de um batedor (BTU ou BTX). Por este motivo são os chumbadores mais utilizados nos locais de difícil acesso, e de espaço físico menor do que o equipamento para fixação.

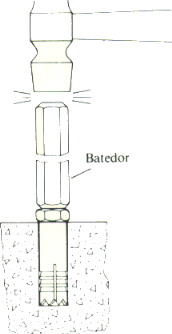

a) Para fazer o furo, rosqueie o chumbador ao batedor e com o auxílio de um martelo bata contra a superfície de concreto fazendo ao mesmo tempo movimentos giratórios até atingir a profundidade indicada. (fig ao lado)

b) Limpe o furo.

c) Coloque a bucha expansora na extremidade da coroa dentada

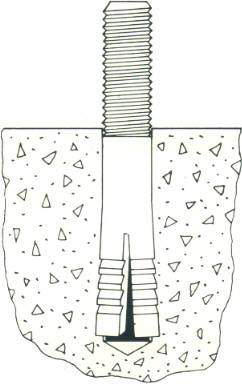

d) Introduza o conjunto no furo e com o auxílio do martelo, bata até fazer a expansão.
